首頁進口晶振EPSON壓控振蕩器,VG-4231CB晶振,攝像機晶振,VG-4231CB 27.0000M-GGCZ3

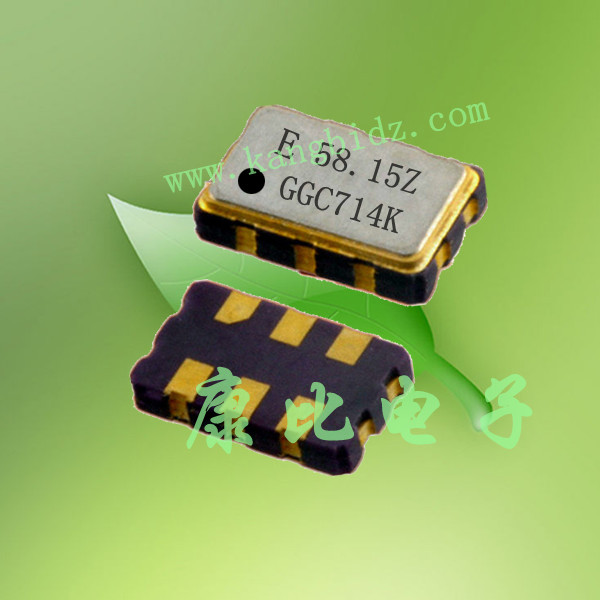

EPSON壓控振蕩器,VG-4231CB晶振,攝像機晶振,VG-4231CB 27.0000M-GGCZ3

產品型號：935926
頻率：1.00~81.00MHZ

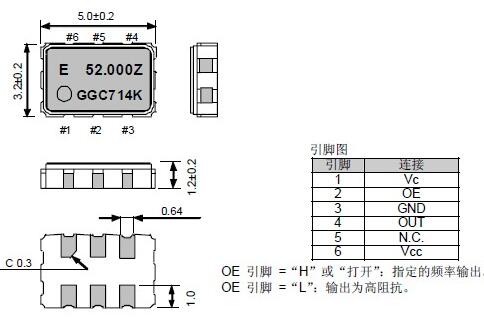

尺寸：5.0*3.2mm,詳解請瀏覽PDF
產品介紹：（VCXO）愛普生壓控晶振,VG-4231CB壓控石英晶體振蕩器基本解決方案,“VG-4231CB 27.0000M-GGCZ3”,PECL輸出,輸出頻率1.00 MHz到81.00MHz之間,出色的低相位噪聲和抖...

EPSON壓控振蕩器,VG-4231CB晶振,攝像機晶振主要應用領域:無線通訊,“VG-4231CB 27.0000M-GGCZ3”高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

項目	記號	VG-4231CB	條件
頻率	f_nom	1.00~80.00MHZ
電壓	Vcc	1.8V 3.3V或指定
頂點溫度	Ti	+25±5°C
二級溫度系數	B	(−3.5±1.0)x10−8/°C2
負載容量	CL	7.0pF/9.0pF/12.5pF
串聯電阻	R1	65kÙ 最大值
絕對最大激勵等級	DLmax.	1μW
推薦激勵等級	DL	0.1μW
并聯電容	C0	0.8pF 典型值
頻率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作溫度范圍	T_use	-20°C～+70°C
保存溫度范圍	T_stg	-55°C～+125°C	單件保管一年

“VG-4231CB 27.0000M-GGCZ3”同是AT切的芯片,在振動模式上又有基頻（FUND）,三次泛音,五次泛音等之分.小型SMD石英晶體諧振器而言,5次泛音很少,3次泛音一般在40M以上時才會少量生產.同一頻率的產品,3次泛音的厚度是基頻的3倍,例如我司產品某產品48MHz三次泛音的厚度約為0.104mm（與16MHz基本波的厚度相同）,48MHz基本波產品的厚度約為0.034mm.在設計芯片厚度時,AT切的芯片的厚度與頻率,及振動模式有關,而與芯片的尺寸大小無關.做成成品后的AT切基頻產品,AT切3泛音產品與BT切產品可以通過觀察其C0/C1值,TS值,電阻值及TC特性來區分.
問題和現象：石英諧振器與電路組裝后,頻率不在要求的數值上,造成電路不能正常工作.
原因分析：這種情況多與諧振器的寄生振動有關,有時也與電路設計不合理有關. 前面提到,石英晶體會有多個寄生響應,對厚度切變晶體來說頻率在20MHZ以上,尤其是泛音晶體易產生寄生響應.泛音晶體的基頻諧振電阻有時會與三次泛音的諧振電阻相差較小,在不加濾波電路時有可能在基頻頻率上振蕩,因此可能時應在電路設計加上選頻回路避免該情況發生.

愛普生是全球技術領先企業,致力于在打印、視覺交流、生活品質、生產制造四大領域持續創新,提供超越顧客期待的產品和服務.基于原創的省、小、精技術,愛普生的主要產品線涵蓋了從噴墨打印機、打印系統、3LCD投影機到工業機器人、智能眼鏡和傳感系統等.位于日本的精工愛普生公司是愛普生集團的核心企業.愛普生集團在全球設有93家公司,員工近72,000人.愛普生不斷努力減少對環境的負荷,為其所在地區的發展做出貢獻,并以此為榮.

“VG-4231CB 27.0000M-GGCZ3”公司所有活動皆遵循環保法規及承諾,作好綠色設計與生產以及污染預防減少使用危害環境的原物料,積極節約材料資源,降低對整體環境衝擊的影響,實施相關預防矯正、持續改善作業,落實與維護環境保護,響應全球環保運動.藉由環境稽核確認環境改善績效,使公司所有活動過程均能達成環境目標及標的,并期望透過全體員工共同努力,貢獻愛護地球的一份心力.

1、技術支持：全方位技術指導,專業的技術支持讓您感受到前所未有的后顧無憂.
2、客服咨詢:專業的銷售團隊,耐心為您解答任何疑問,讓您的消費得到保障.
3、質量保證,誠信為本,上我司以“以科技為動力,以質量求生存,”為理念.
4、提升業績,降低成本為您的產品量身訂制,免費取樣,為您做到低成本,高效率.
